本期，我們邀請了信遠科技項目中心副總監、機械設計部部長夏工為廣大網友講解分享水溶肥生產線液體桶裝灌裝機的結構原理。
各位網友大家好，前面一期內容我們講了生產液體水溶肥必須要用到的儲液罐及其關聯配套設備。本期我們來講灌裝液體水溶肥的專用設備——全自動灌裝機，該灌裝機前端連接成品儲液罐，通過輸送泵送料至灌裝機。其中桶裝產品的灌裝機，可以灌裝5-30L容量的方桶、圓桶、廣口桶、小口桶等；灌裝頭數量設計有兩頭、四頭和六頭，不同機型配置的灌裝頭數量不同，水溶肥生產廠家可以根據自己的產能需要進行選配。由于水溶肥具有腐蝕性，整機均采用不銹鋼材質制造，美觀大氣、經久耐用。

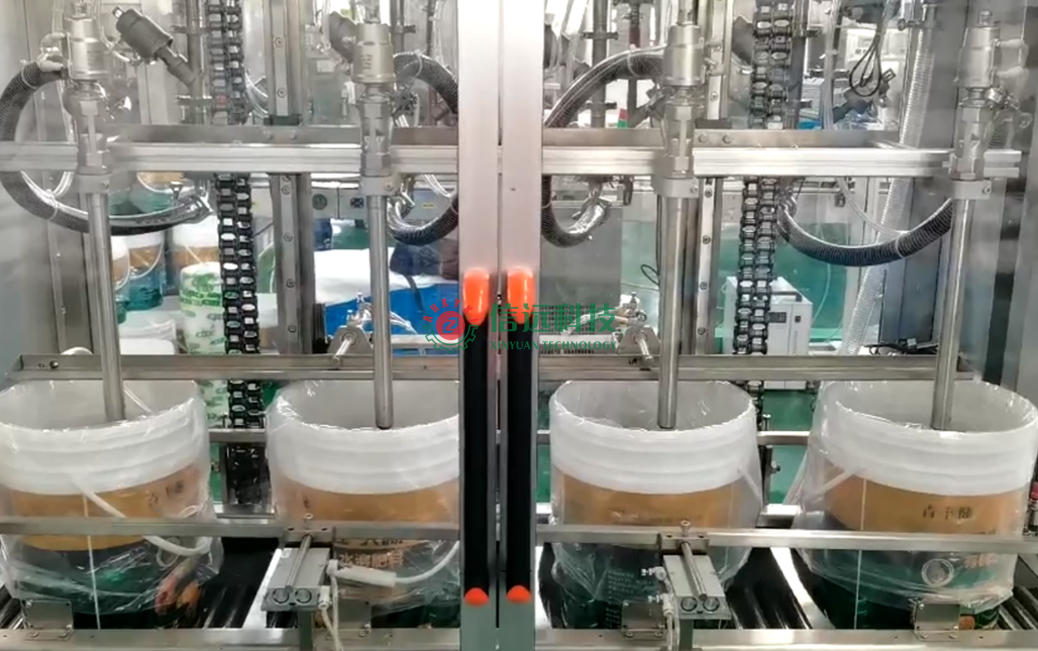

（稱重灌裝機）
下面我們來具體講一下桶裝全自動灌裝機。該機主要由輸送輥道、緩存液缸、定位灌裝、電子稱重等幾大部分組成。進桶方式是把空桶有序放置在定位槽內，通過輥道帶動，精準輸送至灌裝頭下方，進桶的速度和間隔，與灌裝系統配套聯動，同步控制。該機上方設置有供料液缸，液料的進料方式為重力自流式；灌裝頭采用電機驅動下潛，邊灌裝邊提升，可有效減少泡沫產生；灌裝頭可左右、上下調節，灌裝速度可調，設計有防滴漏裝置；灌裝容量采用稱重傳感器計量方式，精度高、誤差小。該機采用PLC智能系統控制，具有桶體自動定位、無桶不灌裝、灌裝精度高等特點，同時具有實時監控，實時調整和故障提示功能，可以自動完成進桶計數、計量灌裝、輸送出桶等一系列操作。

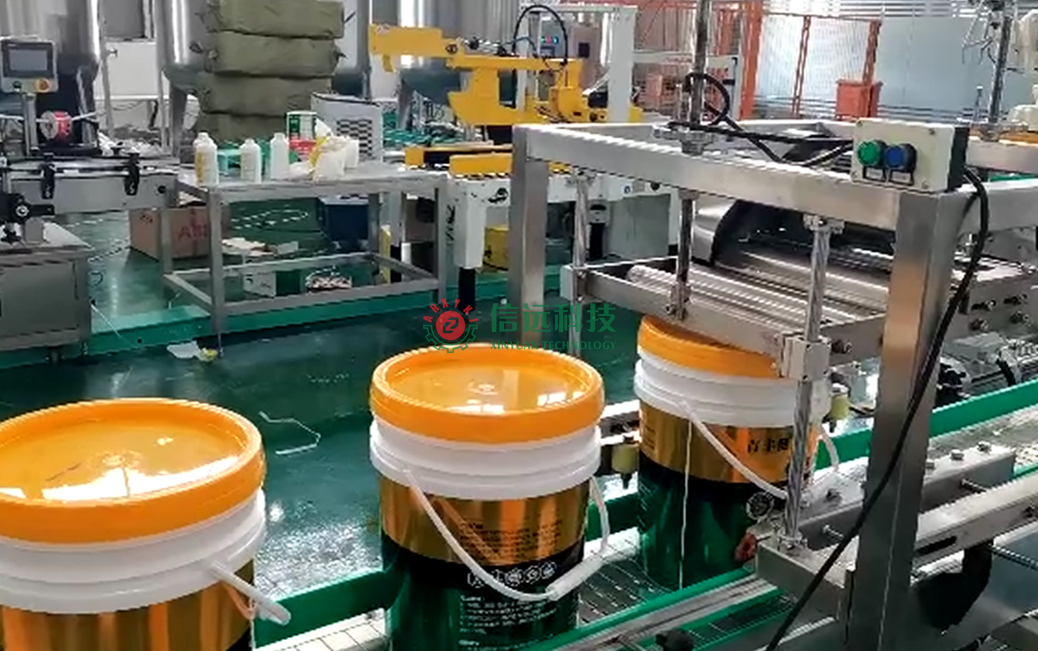

（全自動上蓋機）
在完成灌裝環節之后，出來的桶要進行上蓋，圓形桶上蓋的方式有多種，今天我們介紹一種用于圓形廣口桶的全自動上蓋機，該機是由機架、儲蓋裝置、提升裝置、定向取蓋放蓋裝置、定位移動裝置、輸桶裝置以及擋桶裝置等組成。該機的儲蓋裝置由多個儲蓋庫組成，在底部主軸的驅動下進行圓周轉動。該機啟動前，需要人工把一定數量的桶蓋分別放置于每個儲蓋庫內；啟動后，當一個儲蓋庫內的蓋子用完后，下一個儲蓋庫會自動轉動到定向取蓋裝置下，待取蓋裝置完成取蓋后，在定向軌道的驅動下，把桶蓋移栽至機架下方輸桶裝置的料桶上，完成上蓋作業。

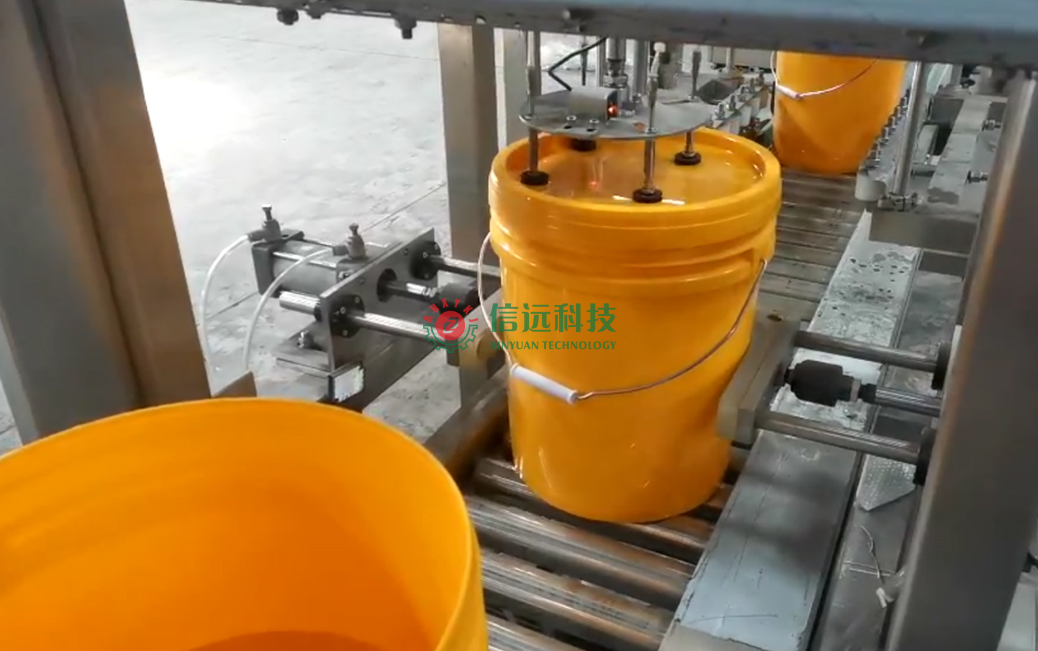

（滾壓式壓蓋機）
完成料桶的上蓋作業后，就到了壓蓋封口的環節，這個環節至關重要，一旦壓封不好，就會產生泄漏，會為產品質量、物流運輸、企業聲譽帶來多方面的不良影響。下面我們介紹的這種壓蓋機，是一種滾壓式壓蓋機，由機架、驅動電機與減速機、壓蓋輥、升降機構和排氣機構等組成。在使用過程中，排氣滾輪可在壓蓋過程中擠壓桶中液體排出的部分空氣；不同高度的料桶，可以通過升降裝置調節壓蓋輥的位置高度；不同尺寸的桶蓋，可以在主軸上調整對應尺寸的螺母位置，即可正常封蓋；該機可以連續壓蓋、運行穩定，保證了封蓋質量和精密度，適用于各種國際通用的標準桶封蓋。
以上灌裝機、上蓋機、壓蓋機可以在輸送機的同步運行下實現聯動作業。本期關于水溶肥生產線液體桶裝灌裝機及關聯設備的相關介紹，就為大家講解到這里。歡迎關注下一期內容，也歡迎廣大新老客戶聯系我們，就您需要的或關心的設備一起交流探討。
